青天儀表演示孔板流量計和轉子流量計動態運行圖

青天儀表在產品研發和生產製造流量計層麵有很多年的工作經驗，今日青天儀表演試填料流量計和轉子流量計動態性運行圖，漲姿勢啦。有關大量流量計動態圖片，青天儀表將事後升級，可持續性關心！  流量計（Flowmeter）是工業化生產的雙眼，與社會經濟、軍隊建設、科研擁有緊密的關聯，在社會經濟中占有關鍵影響力與作用，可用以汽體、液體、蒸氣等物質流量的測量。以便更強的展現流量計測量基本原理，網編選用動漫演試的方式 來給大夥兒詳細介紹流量計的原理!

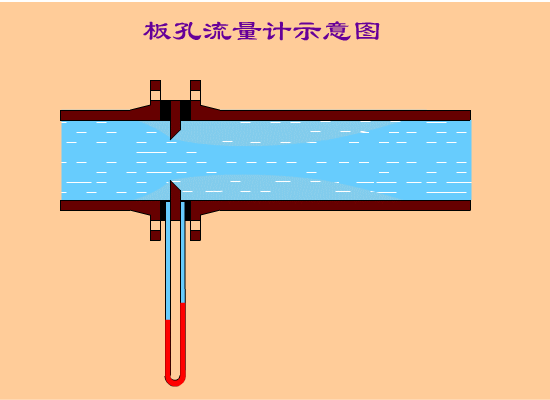

孔板流量計

原理：流體填滿管路，流過管路內的節流裝置時，流束會出現部分收攏，進而使水流量提升，靜工作壓力低，因此在節流閥件前後左右便造成了氣體壓力，即壓力差，物質流動性的流量越大，在節流閥件前後左右造成的壓力差就越大，因此 填料流量計能夠 根據測量壓力差來考量流體流量的尺寸。這類測量方式 是以動能守衡基本定律和流動性持續性基本定律為標準的。
工作中特性：①節流裝置構造簡易、堅固，特性平穩靠譜，應用限期長，質優價廉;②運用覆蓋麵廣，所有單相電流皆可測量，一部分混相流也可以運用;③基本型節流裝置不必實流校正，就可以投入使用;④ 一身型填料安裝更簡易，不必引壓管，可立即接差壓變送器和溫度變送器。

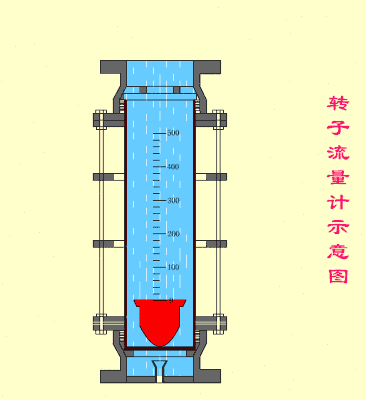

轉子流量計

原理：當測量流體的流量時，被測流體從錐形管下方注入，流體的流動性衝擊性著轉子，並對它造成一個相互作用力，當流量充足大時，造成的相互作用力將轉子撐起。另外，被測流體流過轉子與錐型壁厚間的環狀橫斷麵，這時候功效在轉子上的力有三個:流體對轉子的動工作壓力、轉子在流體中的水的浮力和轉子本身的作用力。流量計豎直安裝時，轉子重心點與錐小編軸會相重疊，功效在轉子上的三個力都沿平行麵於管軸的方位。當這三個力做到均衡時，轉子就穩定地浮在錐管中某一部位上。針對給出的轉子流量計，轉子尺寸和樣子已經明確，因而它在流體中的水的浮力和本身作用力全是己知是變量定義，隻有流體對浮球的動工作壓力是隨來流水流量的尺寸而轉變的。因而當來流水流量增大或變鍾頭，轉子將作往上或往下的挪動，相對部位的流動性截麵也產生變化，直至水流量變為均衡時相匹配的速率，轉子就在新的部位上平穩。針對一台給出的轉子流量計，轉子在錐管內的部位與流體流過錐管的流量的尺寸成一一對應關聯。
工作中特性：它具備構造簡易、形象化、工作壓力損害小、檢修便捷等特性; 轉子流量計適用測量根據管道直徑。
